وایرشو (Cord End Terminal) یک قطعه کوچک است که انتهای سیم‌های مسی یا آلومینیومی را پوشش می‌دهد تا اتصال آنها به ترمینال، کانکتور یا کلیدها ایمن‌تر، بادوام‌تر و بدون خطر قطع یا شل شدن باشد. این قطعه شامل یک بخش فلزی رسانا و یک روکش پلاستیکی رنگی است که انتهای سیم را پوشانده و از آسیب، خوردگی و اتصال نامناسب جلوگیری می‌کند.

وایرشو چیست و چرا از آن استفاده می‌کنیم؟

وایرشو یکی از مهم‌ترین ابزارهای مورد استفاده در سیم‌کشی و اتصال سیم‌های افشان یا تک‌رشته‌ای به ترمینال‌ها و کانکتورهاست. این ابزار با طراحی خاص خود، نقش مهمی در ایمن‌سازی اتصالات الکتریکی و جلوگیری از مشکلات فنی ایفا می‌کند. سیم‌های افشان به دلیل تشکیل‌شدن از رشته‌های ظریف مسی، بدون محافظ مناسب ممکن است دچار پراکندگی شوند و خطرات جدی مانند اتصال کوتاه، برق‌گرفتگی یا کاهش کیفیت هدایت جریان ایجاد کنند. وایرشو با فشرده‌سازی مناسب این رشته‌ها و ایجاد اتصال پایدار، این مشکلات را برطرف می‌کند.

---

مشکل سیم‌های افشان و ضرورت استفاده از وایرشو

سیم‌های افشان به دلیل انعطاف‌پذیری بالا و هدایت مناسب جریان، در بسیاری از پروژه‌های الکتریکی و صنعتی استفاده می‌شوند. اما این نوع سیم‌ها نقاط ضعفی دارند که هنگام اتصال به تجهیزات، ممکن است باعث کاهش قابل توجه ایمنی و کارایی شوند. برخی از این مشکلات عبارتند از:

• پراکنده شدن رشته‌های سیم: هنگام نصب سیم به ترمینال، رشته‌های ظریف مسی ممکن است از هم جدا شوند و اتصال نامطمئنی ایجاد کنند.
• ایجاد خطر برق‌گرفتگی: پراکندگی رشته‌ها باعث تماس با اجزا یا مدارهای دیگر می‌شود که می‌تواند به برق‌گرفتگی یا اتصالی خطرناک منجر شود.
• کاهش کیفیت اتصال: فشار مستقیم پیچ‌های ترمینال بر روی سیم باعث له شدن یا شکستگی رشته‌ها شده و هدایت جریان را مختل می‌کند.

برای حل این مشکلات و ایجاد اتصالات مطمئن‌تر، استفاده از وایرشو ضروری است.

---

طراحی وایرشو و نحوه عملکرد آن

وایرشو ابزاری ساده اما کاربردی است که با دو عنصر اصلی طراحی شده است:

1. لوله فلزی مسی قلع‌اندود: این بخش، رشته‌های سیم را به صورت فشرده در یک ساختار استوانه‌ای نگه می‌دارد و از پراکندگی آن‌ها جلوگیری می‌کند. فلز مس قلع‌اندود علاوه بر استحکام، هدایت جریان را بهینه می‌سازد.
2. عایق پلاستیکی استوانه‌ای: این عایق قسمت فلزی را پوشش داده و از تماس اجزای فلزی با دیگر تجهیزات جلوگیری می‌کند. همچنین ایمنی الکتریکی بالاتری را فراهم می‌آورد.

سیم ابتدا در داخل لوله وایرشو قرار داده می‌شود و با فشرده‌سازی توسط انبر پرس مخصوص وایرشو، اتصال کاملاً ایمن و محکم ایجاد می‌شود. پس از نصب وایرشو، این ابزار در ترمینال یا کانکتور قرار گرفته و پیچ‌های ترمینال بسته می‌شوند تا اتصالی بادوام و ایمن حاصل شود.

---

مزایای استفاده از وایرشو

وایرشو به دلیل طراحی و عملکرد خود، مزایای بسیاری در سیم‌کشی و اتصالات الکتریکی دارد:

• ایمنی بالا: وایرشو مانع پراکندگی رشته‌های سیم‌ می‌شود و از اتصال کوتاه یا برق‌گرفتگی جلوگیری می‌کند.
• افزایش دوام سیم‌ها: با توزیع یکنواخت فشار در محل اتصال، از له شدن یا آسیب‌دیدگی رشته‌های سیم جلوگیری می‌کند.
• هدایت بهتر جریان: ساختار منظم وایرشو باعث انتقال بهتر جریان برق و کاهش مقاومت الکتریکی اتصال می‌شود.
• نصب ساده و سریع: طراحی وایرشو امکان نصب آسان آن را بدون نیاز به ابزار پیچیده فراهم می‌کند.
• تنوع در کاربرد: این ابزار در پروژه‌های خانگی، صنعتی، تجاری و حتی پروژه‌های حساس نظیر تجهیزات پزشکی کاربرد دارد.

---

کاربردهای رایج وایرشو

وایرشو در طیف وسیعی از پروژه‌ها و صنایع مختلف استفاده می‌شود. برخی از موارد اصلی کاربرد آن عبارتند از:

1. مدارات کنترل صنعتی: در تابلوهای فرمان و سیستم‌های کنترلی، وایرشو اتصالات ایمن و پایدار ایجاد می‌کند.
2. سیم‌کشی تجهیزات خانگی: در کلید و پریزها، وایرشو برای ایجاد اتصالات مطمئن و جلوگیری از قطعی یا اتصالی به کار می‌رود.
3. تابلوهای برق: در تابلوهای اصلی برق ساختمان‌ها و مدارهای حساس، وایرشو نقش حیاتی در ایمن‌سازی و بهبود نصب سیم‌ها دارد.
4. پروژه‌های ویژه: در دستگاه‌های پزشکی یا تجهیزات پیشرفته صنعتی که کیفیت و ایمنی اتصال اولویت بالایی دارد، استفاده از وایرشو الزامی است.

---

مراحل نصب وایرشو

نصب وایرشو ساده است و با رعایت چند مرحله کوتاه می‌توان به اتصال ایمن و پایدار دست یافت:

1. آماده‌سازی سیم: ابتدا قسمتی از روکش سیم را به طول حدود 5 تا 7 میلی‌متر جدا کنید تا رشته‌های فلزی نمایان شوند.
2. قرار دادن سیم در وایرشو: رشته‌های سیم را مرتب کرده و داخل لوله فلزی وایرشو قرار دهید.
3. پرس کردن وایرشو: با استفاده از انبر پرس مخصوص، وایرشو را بر روی سیم فشار دهید تا اتصال به صورت کامل برقرار شود.
4. اتصال به ترمینال: وایرشوی پرس‌شده را داخل ترمینال قرار داده و پیچ‌های ترمینال را محکم ببندید.

---

نتیجه‌گیری

وایرشو ابزار ساده‌ای است که تأثیر بسزایی در افزایش ایمنی و کارایی اتصالات الکتریکی دارد. با استفاده از این ابزار، می‌توان سیم‌های افشان را به صورت کاملاً ایمن و بادوام به ترمینال‌ها متصل کرد و از مشکلاتی مانند پراکندگی رشته‌ها، برق‌گرفتگی و کاهش کیفیت اتصال جلوگیری نمود. همچنین طراحی و نصب ساده وایرشو، آن را به یکی از مهم‌ترین اجزای سیم‌کشی در مصارف خانگی و صنعتی تبدیل کرده است. استفاده صحیح از وایرشو نه تنها ایمنی تجهیزات را افزایش می‌دهد بلکه عمر طولانی و عملکرد بهتر سیم‌کشی‌ها را نیز تضمین می‌کند.

شکل ظاهری وایرشو تک و دوبل وایرشو (Cord End Terminal) به ‌طور کلی از دو بخش اصلی تشکیل شده است که شکل ظاهری آن را تعریف می‌کنند: بخش فلزی و روکش پلاستیکی عایق. بسته به نوع وایرشو، یعنی تک یا دوبل، این ساختار کمی متفاوت است:

1. وایرشو تک وایرشو تک برای اتصال یک رشته سیم طراحی شده و ساختار آن شامل موارد زیر است:

بخش فلزی:

دارای شکل لوله‌ای است که انتهای سیم درون آن قرار می‌گیرد. معمولاً از مس با روکش قلع ساخته شده که علاوه بر رسانایی بالا، مقاومت در برابر خوردگی را فراهم می‌کند. اندازه لوله بسته به قطر سیم متغیر است. روکش پلاستیکی عایق:

انتهای لوله فلزی توسط یک قطعه پلاستیکی رنگی پوشانده شده است که نقش عایق الکتریکی و مکانیکی را ایفا می‌کند. این پلاستیک رنگی معمولاً ویژگی‌هایی مثل انعطاف‌پذیری دارد و به نصاب کمک می‌کند تا سایز وایرشو را به راحتی تشخیص دهد. طراحی روکش کاملاً چسبیده به بخش فلزی است و از جدا شدن سیم جلوگیری می‌کند. 2. وایرشو دوبل وایرشو دوبل برای اتصال دو رشته سیم هم‌زمان به یک ترمینال طراحی شده و ویژگی‌های ظاهری آن به شرح زیر می‌باشد:

بخش فلزی:

دارای یک لوله پهن‌تر با دو ورودی مجزا است که امکان قرار گرفتن دو رشته سیم را به شکل موازی درون آن فراهم می‌کند. این طراحی به گونه‌ای است که هنگام فشرده شدن توسط آچار پرس، هر دو سیم به طور یکنواخت و محکم اتصال پیدا می‌کنند. معمولاً جنس لوله مانند وایرشو تک از مس با روکش قلع است. روکش پلاستیکی عایق:

این مدل دارای یک روکش پلاستیکی رنگی پهن‌تر و بزرگ‌تر است تا دو سیم به‌صورت مرتب در جای خود قرار گیرند. رنگ‌بندی روکش نیز بر اساس استانداردهای سایزبندی وایرشو مشخص می‌شود و نصاب می‌تواند به‌سادگی سایز و نوع وایرشو را شناسایی کند. تفاوت‌ها بین وایرشو تک و دوبل ابعاد: وایرشو دوبل پهن‌تر بوده و ورودی‌های دوگانه دارد، در حالی که وایرشو تک تنها یک ورودی برای یک سیم دارد. روکش پلاستیکی: روکش وایرشو دوبل بزرگ‌تر است و فضای بیشتری برای اتصال دو سیم فراهم می‌کند. کاربرد: وایرشو تک برای اتصال یک سیم و وایرشو دوبل برای اتصال دو سیم استفاده می‌شود

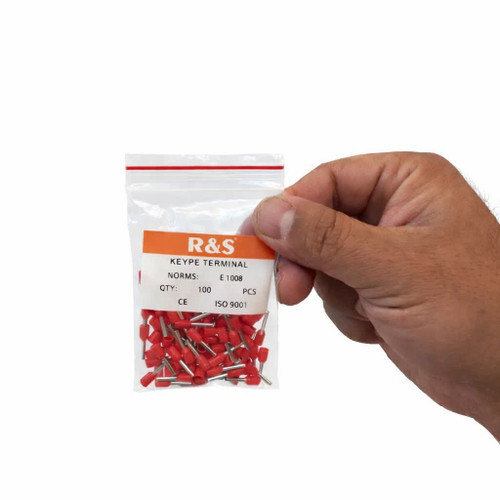

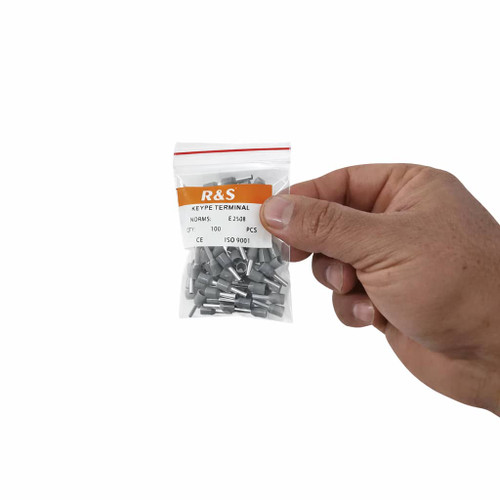

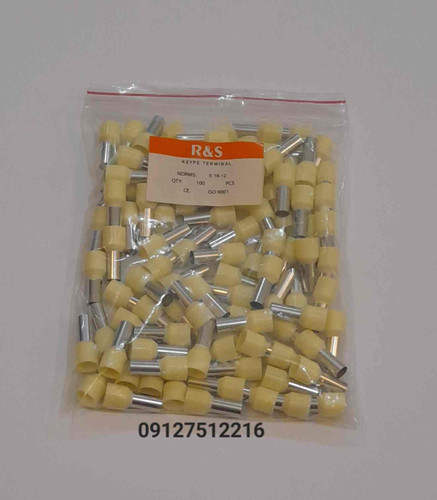

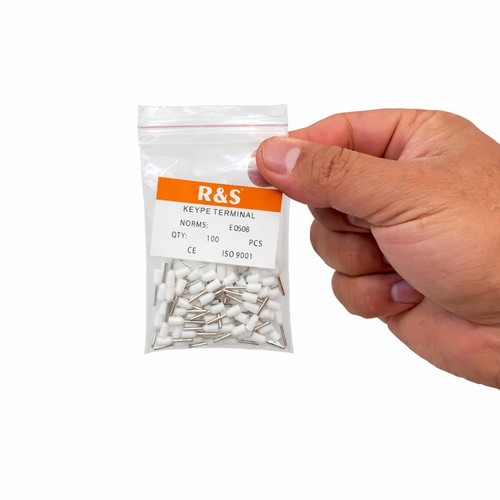

وایرشو تک

وایرشو تک دارای یک ورودی لوله‌ای شکل فلزی (مس قلع‌اندود) است که سیم‌های افشان یا تک‌رشته‌ای به‌طور مستقیم درون آن قرار می‌گیرند. این لوله فلزی با عایق پلاستیکی استوانه‌ای پوشیده شده که از سیم در برابر خرابی، آسیب و اتصال ناقص محافظت می‌کند.

---

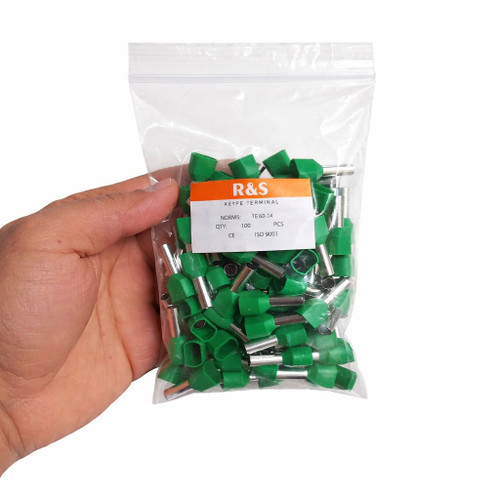

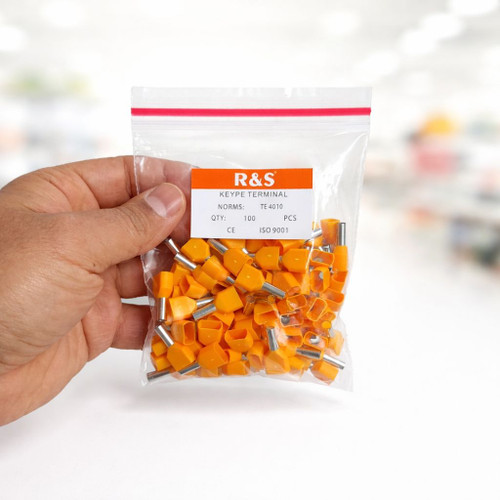

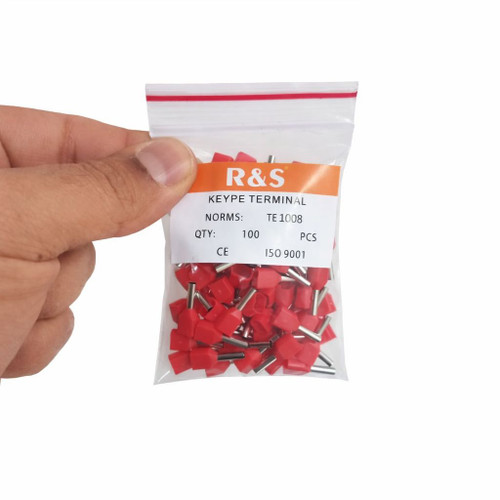

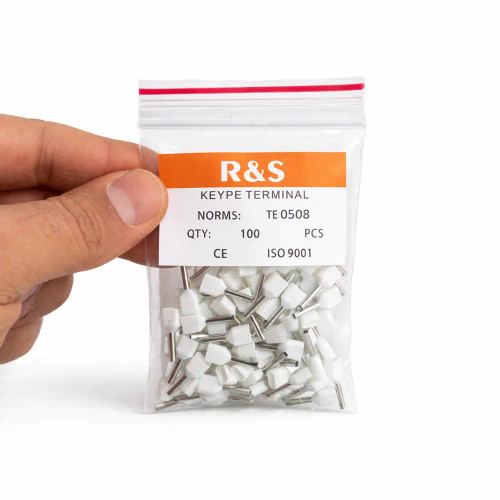

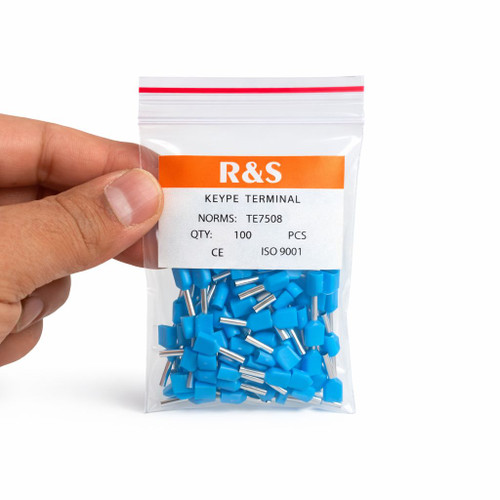

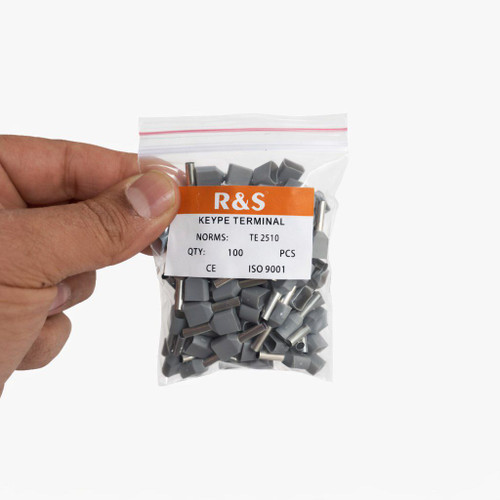

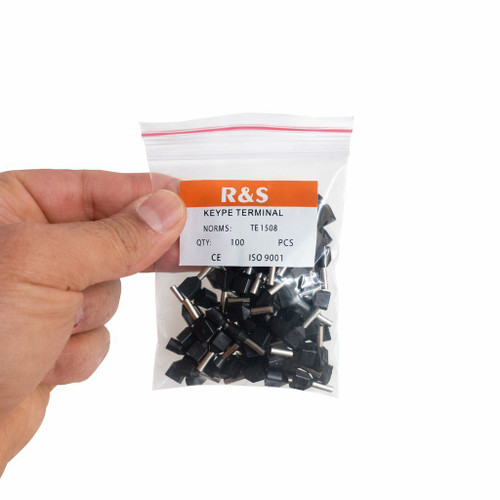

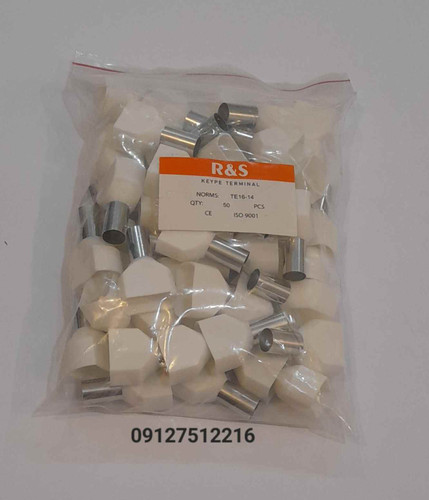

وایرشو دوبل

وایرشو دوبل دارای دو ورودی لوله‌ای شکل فلزی (مس قلع‌اندود) است که امکان قرارگیری همزمان دو سیم افشان یا تک‌رشته‌ای را درون خود فراهم می‌کند. این دو لوله فلزی با عایق پلاستیکی استوانه‌ای پهن‌تر نسبت به وایرشو تک پوشش داده شده‌اند تا ایمنی و اتصال صحیح سیم‌ها تضمین شود.

تفاوت سرسیم و وایرشو

سرسیم و وایرشو ابزارهایی هستند که برای اتصال سیم‌ها به تجهیزات الکتریکی استفاده می‌شوند، اما تفاوت‌هایی مهم بین این دو وجود دارد:

• سرسیم: این ابزار برای اتصال سیم‌ها به تجهیزات خاص مانند کلید و پریز، ترمینال‌ها یا نقاطی که نیاز به رابط مکانیکی دارند استفاده می‌شود. انواع مختلفی از سرسیم وجود دارد، مانند حلقوی، فیشی، دوشاخ و سوزنی. سرسیم‌ها بیشتر برای سیم‌هایی طراحی شده‌اند که نیاز به نصب در تجهیزات خاص دارند.
• وایرشو: وایرشو ابزاری است که برای اتصال ایمن سیم‌های افشان یا تک‌رشته‌ای به ترمینال‌ها به کار می‌رود. طراحی وایرشو شامل لوله فلزی مس قلع‌اندود و عایق پلاستیکی استوانه‌ای رنگی است که از پراکندگی و آسیب‌دیدگی رشته‌های سیم جلوگیری می‌کند و اتصال مطمئن ایجاد می‌کند.

---

بهترین و باکیفیت‌ترین وایرشو

اگر به دنبال وایرشو باکیفیت هستید، برندهای پاور لینک (PL) و آر اند اس (R&S) از بهترین گزینه‌ها هستند. این برندها به دلیل کیفیت بالای ساخت، استفاده از مس خالص قلع‌اندود، مقاومت بالا و دقت در استانداردهای سایزبندی و طراحی، در بازار لاله‌زار تهران بسیار محبوب و پرفروش هستند.

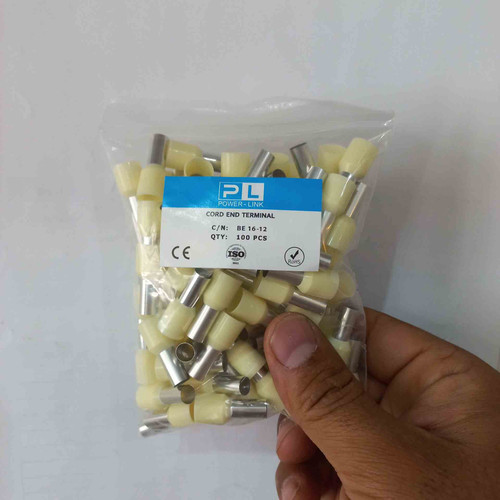

دلایل برتری وایرشو پاور لینک (PL):

• ساخت دقیق: طراحی لوله‌ای فلزی و روکش پلاستیکی کاملاً استاندارد.
• تنوع سایز و رنگ‌بندی: مناسب برای هر نوع سیم.
• دوام بالا: مقاوم در برابر خوردگی، زنگ‌زدگی و حساسیت‌های حرارتی.

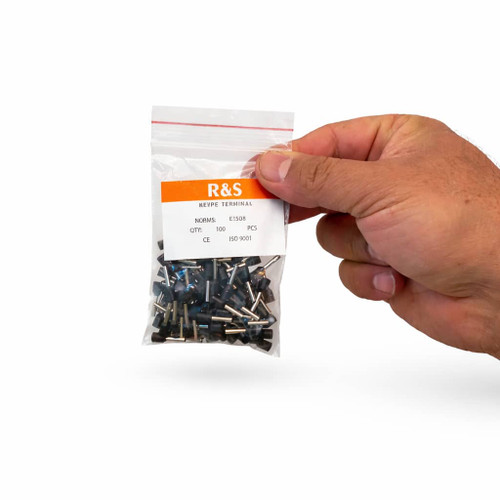

ویژگی‌های وایرشو آر اند اس (R&S):

• ایمنی بالا: عایق پلاستیکی مستحکم با مقاومت در برابر حرارت.
• کیفیت هدایت جریان: استفاده از مس با خلوص بالا برای هدایت مطلوب جریان الکتریکی.
• کاربرد صنعتی: مناسب برای پروژه‌های پیچیده و حساس صنعتی و سیم‌کشی‌های سنگین.

---

روش استفاده از وایرشو

وایرشو دارای طراحی ساده است که استفاده از آن را بسیار آسان می‌کند:

1. برش و آماده‌سازی سیم: ابتدا قسمتی از سیم افشان یا تک‌رشته‌ای را با سیم‌چین برش داده و روکش پلاستیکی سیم را برای نمایان شدن رشته‌های فلزی با ابزار مناسب جدا کنید (حدود 5 تا 7 میلی‌متر).
2. قرار دادن سیم در وایرشو: رشته‌های سیم را به‌خوبی مرتب کرده و مستقیم داخل لوله فلزی وایرشو قرار دهید. دقت کنید که تمام رشته‌ها وارد لوله بشوند و از پخش‌شدن رشته‌ها جلوگیری شود.
3. فشرده‌سازی: با استفاده از انبر پرس مخصوص وایرشو، قسمت فلزی وایرشو را به سیم کاملاً فشار داده و پرس کنید. این کار باعث اتصال کاملاً محکم رشته‌ها به لوله فلزی وایرشو می‌شود.
4. اتصال به ترمینال: در نهایت، وایرشو پرس‌شده را داخل ترمینال قرار داده و پیچ ترمینال یا کانکتور را محکم کنید.

استفاده صحیح از وایرشو باعث می‌شود اتصال سیم‌ها مستحکم و ایمن باشد و مانع از آسیب‌دیدگی یا قطع جریان شود.

---

کاربرد وایرشو

وایرشو در سیم‌کشی مدارهای خانگی، تجهیزات صنعتی و تابلوهای برق کاربرد فراوانی دارد:

• اتصال سیم‌های افشان یا تک‌رشته‌ای به ترمینال‌ها: جلوگیری از پراکندگی و آسیب‌دیدگی.
• سیم‌کشی تجهیزات خانگی مثل کلید و پریز: ایجاد اتصال ایمن و محکم برای مقاومت در برابر جریان برق.
• مدارات کنترل صنعتی: تضمین ایمنی و کاهش خطا در سیستم‌های حساس.
• اتصالات در تابلوهای برق: وایرشو‌های دوبل برای کاهش نقاط اتصال و صرفه‌جویی در فضای تجهیزات استفاده می‌شوند.

---

انواع وایرشو

1. وایرشو تک:
   وایرشو تک دارای یک ورودی لوله‌ای شکل فلزی برای سیم‌های تک‌رشته‌ای است. این نوع برای اتصالات ساده و کاربردهای عمومی در مدارهای الکتریکی مناسب است.
2. وایرشو دوبل:
   وایرشو دوبل دارای دو ورودی لوله‌ای شکل فلزی برای سیم‌های افشان یا تک‌رشته‌ای است و امکان اتصال دو سیم به یک نقطه مشترک را فراهم می‌کند. این نوع برای کارهای تخصصی و صنعتی استفاده می‌شود.

---

قیمت وایرشو

قیمت وایرشو به موارد زیر وابسته است:

• برند: وایرشو‌های پاور لینک (PL) و آر اند اس (R&S) به دلیل کیفیت بالا معمولاً کمی گران‌تر هستند اما ارزش خرید بسیار بالایی دارند.
• نوع وایرشو (تک یا دوبل): وایرشو‌های دوبل به دلیل طراحی خاص و امکان اتصال دو سیم، قیمت بیشتری دارند.
• سایز: سایزهای بزرگ‌تر که سطح مقطع بیشتری دارند، معمولاً قیمت بیشتری دارند.
• جنس و کیفیت ساخت: وایرشو‌های بادوام که از مس قلع‌اندود خالص ساخته شده‌اند، ارزش بالاتری دارند.

خرید وایرشو

برای خرید وایرشو، بهتر است ابتدا نوع سیم و کاربرد آن را مشخص کنید. سپس بر اساس نیاز، وایرشو تک یا دوبل با سایز و رنگ‌بندی مناسب انتخاب شود. برندهای پاور لینک (PL) و آر اند اس (R&S) در بازار لاله‌زار تهران به عنوان بهترین گزینه‌ها شناخته می‌شوند و توصیه می‌شود خرید خود را از فروشگاه‌های معتبر انجام دهید تا از کیفیت وایرشو مطمئن باشید. خرید وایرشو باکیفیت باعث تضمین ایمنی و دوام در اتصالات الکتریکی شما خواهد شد.

---

مزیت‌ها و ویژگی‌های وایرشو

وایرشو ابزار بسیار کاربردی است که قابلیت‌های منحصر به فردی دارد:

• اتصال مطمئن و مقاوم: طراحی لوله فلزی و پرس شدن دقیق باعث می‌شود اتصال سیم‌ها کاملاً محکم و ایمن باشد.
• ایمنی بالا: وجود عایق پلاستیکی استوانه‌ای رنگی مانع آسیب دیدن و قطع شدن سیم‌ها می‌شود.
• هدایت جریان بهتر: استفاده از مس قلع‌اندود باعث می‌شود جریان برق بدون هدررفت منتقل شود.
• تنوع در سایز و رنگ‌بندی: سازگاری با انواع سیم‌ها و سایزهای مختلف.
• سادگی استفاده: نصب آسان و سریع بدون نیاز به ابزار پیچیده.
• کاربرد گسترده: مناسب برای مصارف صنعتی، تابلوهای برق، سیم‌کشی خانگی و مدارات

---
